主要性能
1.平臺經大型數控流程化一次切割成型，整板焊接，上下板之間彌補的筋板既密集又厚實，保證了平臺的抗拉強度。
2.美觀大方的環形網狀平臺，平整度更高，使用壽命更長，最佳的長寬比例，讓您使用更廣，針對性更強。平臺上有更多孔位，夾具固定操作更方便，無工作盲區，底部矯正無障礙，輕松實現了消除變形應力保護無損傷部位。
3.雙拉塔可沿平臺軌道做360°靈活移動，獨特的滾輪設計使拉塔的移動更平穩、靈活，對車體的拉、壓、推、頂進行全方位操作，更方便更省力，雙拉塔對拉強勁高效。
4.通用型車體固定夾鉗，經過鍛打、熱處理工藝，強度高，使用壽命長，同時可任意調節工作高度和角度，夾緊力大，可牢固的對車體進行定位夾緊。
5.液壓系統，無論從密封性還是從穩定性上都遠遠優于同類產品，一經使用，無后顧之憂。液壓泵配合資氣動泵或由美國POWER TEAM公司提供。
6 .導向環可以在拉塔上自由滑移，使鏈條隨時保持直線拉力，鏈條與導向環結合更緊密、更合理，安全性更高，可靠性更強。
7.嵌入式塔柱頂桿配合隱藏式液壓千斤頂、動力強勁、優先考慮維修保養時的拆裝。
8.采用35鉻鉬合金鋼熱處理的鈑金工具附件，考慮了任意形狀的變形矯正，可使矯正更到位、更方便、更快捷。
9.全球同步的車體數據由Mitchell公司和全國各大汽車公司提供保持最新車型數據支持。
|
參數名稱 |
參數 |
|
工作臺長度Table Length |
5600mm |
|
工作臺寬度Table Width |
2200mm |
|
工作臺厚度Table thickness |
上板10mm下板10mm |
|
工作臺高度Table Height |
560mm |
|
液壓系統工作壓力Hydraulic Pressure |
70MPa(10000psi) |
|
塔柱牽引工作范圍Post Working Range |
360℃ |
|
塔柱牽引最大拉力Post Max.tension |
100KN |
|
最大舉升重量Max.lifting |
3500kg |
|
設備總重Total Weight |
2.2T |

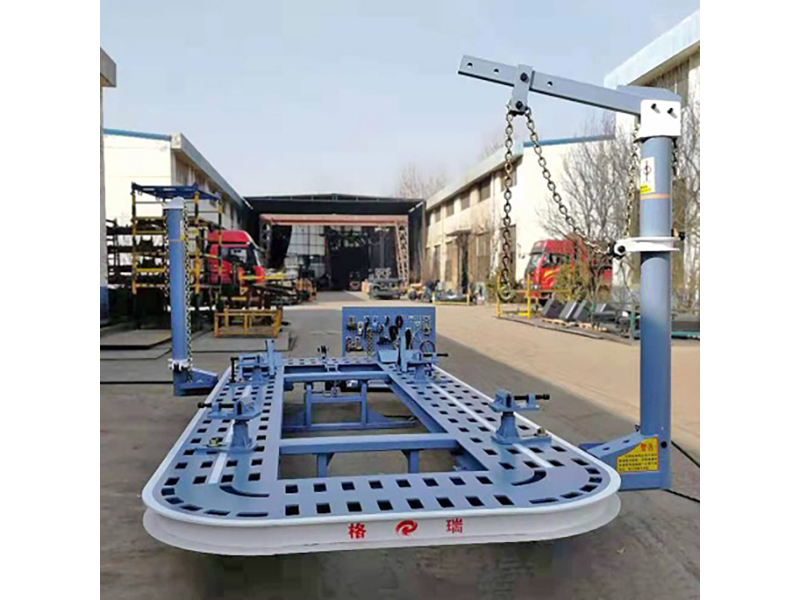

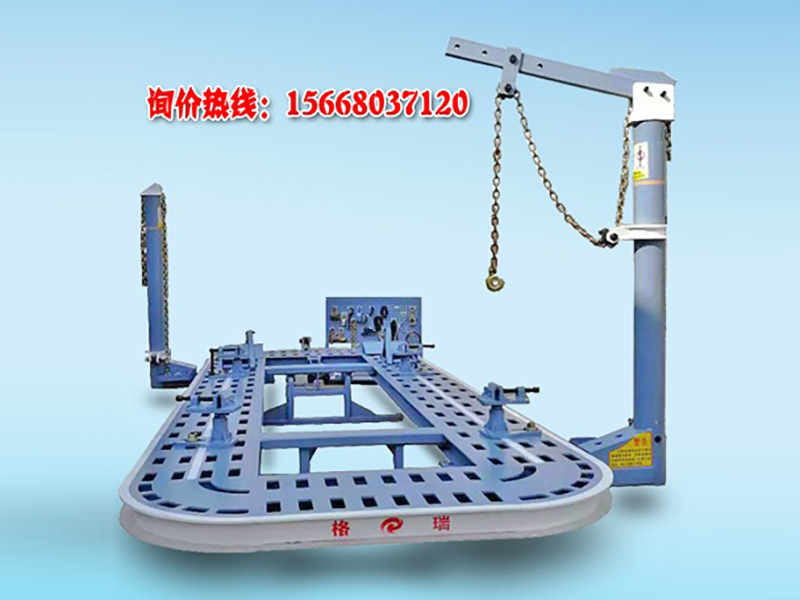

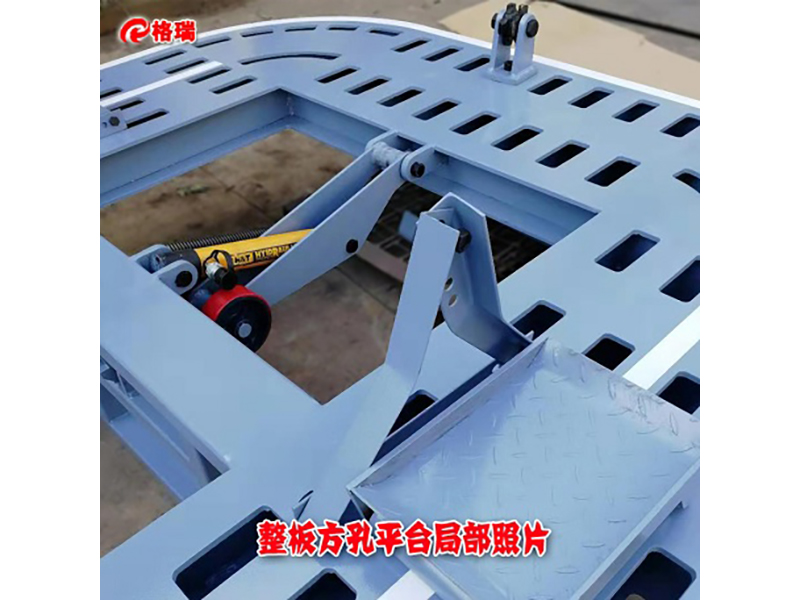

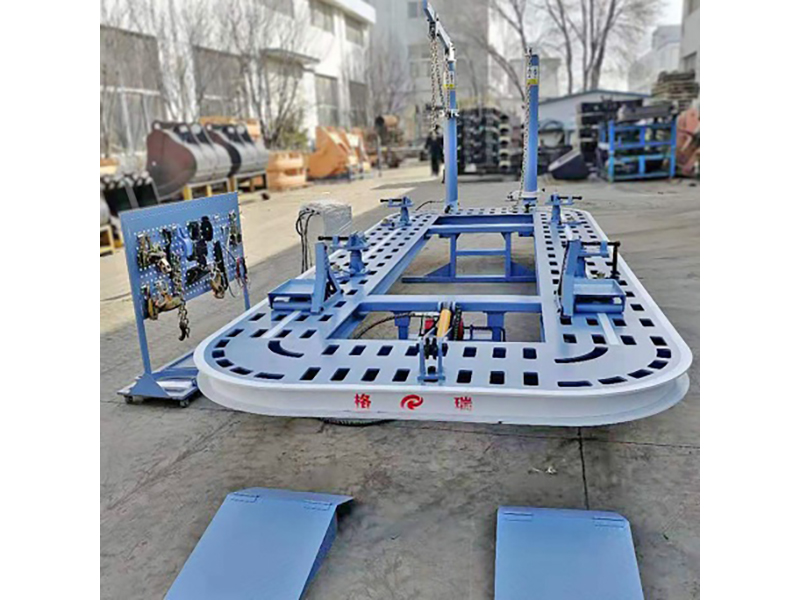

整板方孔G-5800
整板方孔G-5800
整板方孔G-5800
整板方孔G-5800

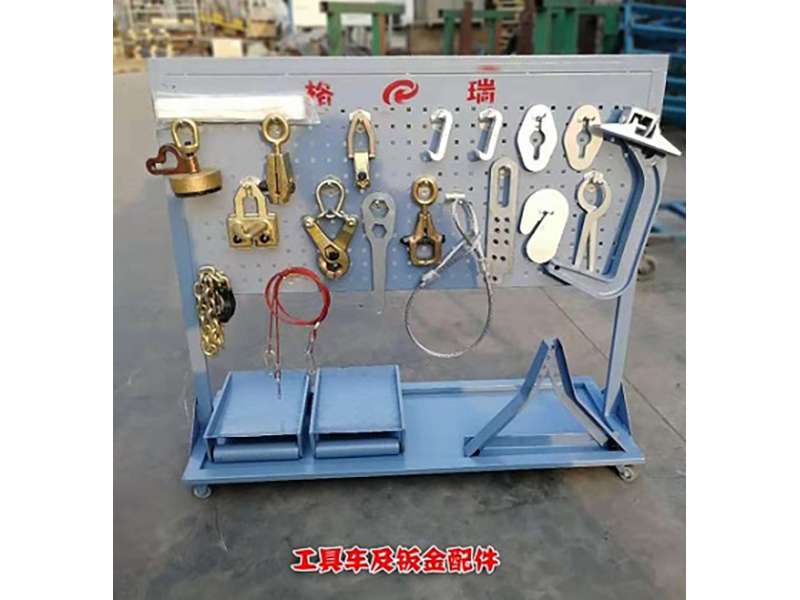

工具車及鈑金配件圖

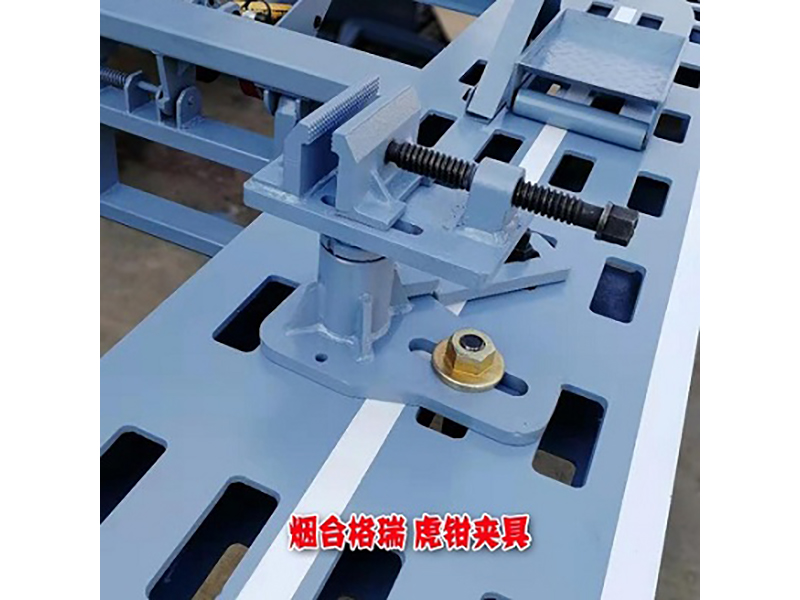

虎鉗夾具圖

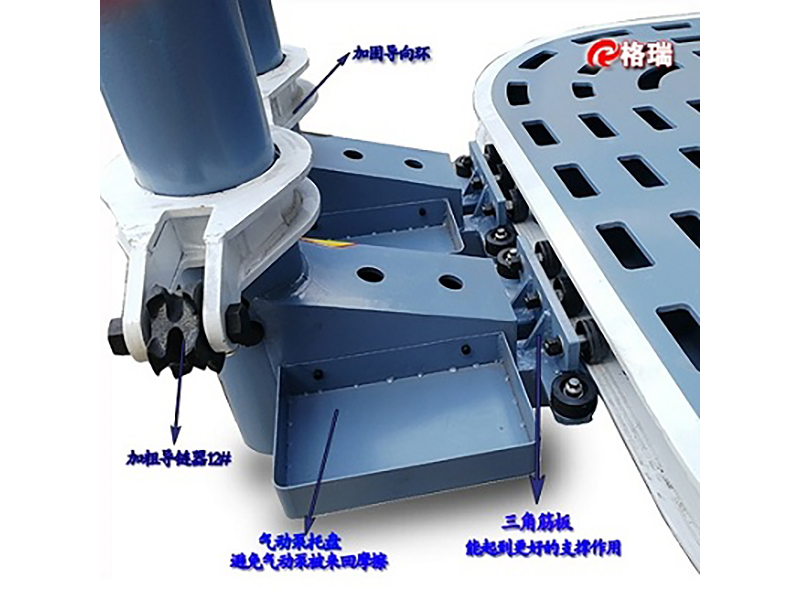

拉塔細節

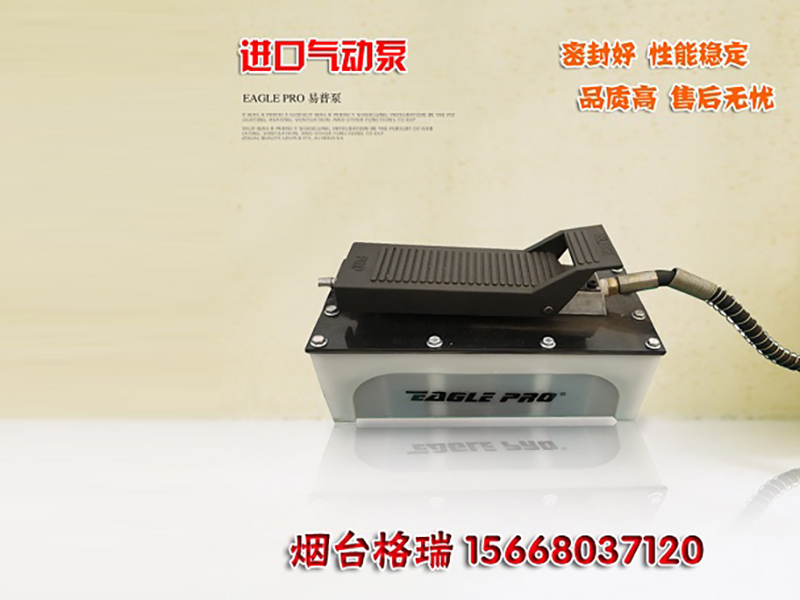

易普泵
